第１１章　　新早押し機の製作2019



２０１６年頃、掃除をしていたら以前購入していた「早押しキット」と「リレーボード」が出てきました。

そうそう、本当は２０人用の早押し機を作ろうと思っていたけど、結局１６人用にしたので、
４人分のキットが余っていたんですね。

余っているならもう４人分のキットを追加で買って８人用の早押し機でも作って誰かにあげようかな、
と思って検索してみると・・・・


なんと早押し判定キットが早押し判定２キット（ＨＡ−８０８）にバージョンアップしていることが判明しました。


どのような変更点があるかというと・・・

・キット１枚で８人まで判定可能（前作は４人）。
・キット１枚で３着まで早押し判定可能（前作は３着判定するには３枚のキットが必要）。
・音を出す機能付き（前作はピンポンチャイムという別キットが必要）。

とまあ、とっても「そそる」内容。ということで購入したけど・・・・

３年間製作せずに寝かしていました。






２０１９年夏、前に作った早押し機をよく貸す学校の先生につい「新しいのを作ったら古いのあげるよ！」
と言ってしまいました。ということで夏休みに製作開始！！

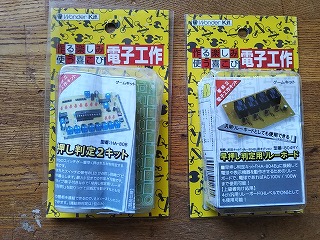

左側が早押し判定２です。右はリレーボードで、リレーボードは１枚で４人までしかリレーしないので、
実際はもう１枚必要です。ということでリレーボードはもう１キット追加で購入しました。

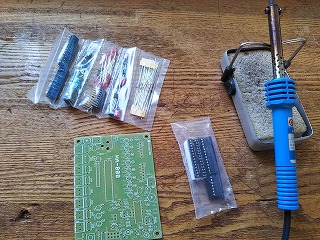

これが中身ですが・・・・部品が多い！！初心者の方はちょっと厳しいかも。
面倒くさかったら＋１０００円強支払うと完成品を送ってくれるサービスがあるので、素直に作ってもらうのも手です。

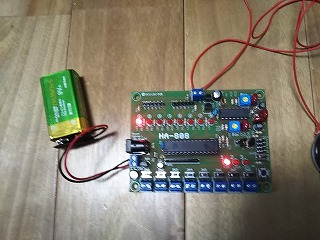

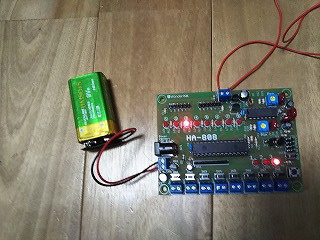

ということで結構時間をかけて完成。さっそく９ボルト電池をつないでテスト。ちなみにスピーカーは別売りです。
私は壊れた携帯ラジオがあったので、それを分解してスピーカーを再利用しました。

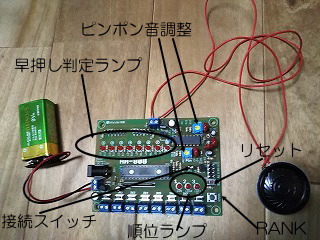

説明をしますと、リセットはリセットスイッチ。ボタンを押せる初期状態になります。
ＲＡＮＫボタンは、もし２人以上早押しボタンを押した場合、ＲＡＮＫを押すと２番目に早く押した人に
解答権を移せます。さらに押すと３番目に移せます。さらに押すと１番目に戻ります。

早押し判定ランプはボタンを押した番号のＬＥＤが点灯します。
順位ランプは１がついているときは１番目に押した人、３なら３番目に押した人を示します。

ピンポン音調整はボリューム式の抵抗器で、これを回すとボタンを押したときの「ピンポン」音を調節できます。
よってオリジナルの早押し音をカスタマイズできます。
これ、前作を作った時、こうすればいいのに・・・と、このコーナーで書いたことが現実になってビックリ。
たぶん私のホームページを見てくれて意見を採用してくれたのでしょう（妄想です）。

接続スイッチは取り外し式のスイッチで、普段は外しておきます。
このキットを２枚くっつけると、１６人、最大４枚つないで３２人早押し機を作ることが可能です。
ただし２枚以上つなげると順位判定は１番目のみになります。２枚以上くっつけた場合はこの接続スイッチを
ＯＮにする必要があります。

私は８人で十分だし、３番目まで判定してほしいのでつなげる予定はありませんが・・・
１枚しかつなげなくてもこのスイッチを入れると１位判定しかしてくれなくなります。
ん、ということはこれも使えるかも・・・。（これについては後述します）

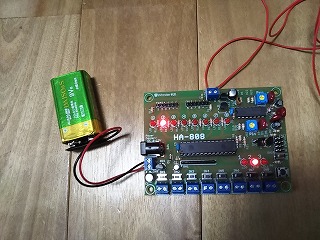

１番のボタンを最初に、２番目に２番のボタンを、３番目に３番のボタンを押したとしましょう。
上の８連ランプは１番の解答者ランプがついています。
そして右下の順番を示す３連ランプは一番左の１番が点滅します。これは１番目に押したことを示しています。




「ＲＡＮＫ」ボタンを押すと解答権を２番目に押した人に移せます。３連ランプは２番が点滅します。





さらに「ＲＡＮＫ」を押すと３番目にボタンを押した人に移せます。３連ランプは３番が点滅します。
さらに「ＲＡＮＫ」を押すと１番目に戻ります。


ちなみに１人しかボタンを押していない状態では３連ランプは１番がつきます。
その状態で「ＲＡＮＫ」を押すと１番が点滅して、以降他の早押しボタンを押しても無効になります。
（回答受付終了となります）

２人がボタンを押した場合、３連ランプは１番と２番がつきます。
その状態で「ＲＡＮＫ」を押すと回答受付終了となります。
その状態で「ＲＡＮＫ」を押すと２番目に押した人に移せます。さらに押すと１番目に戻ります。






さあ、そこから１００均で買ってきたボックスに装着。
ふたが透明なので、ランプ類が確認できるようにしています。

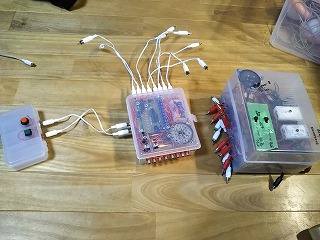

そしてリレーボードにもつないで一気に完成！この辺りは基本的に初代と変わりません！

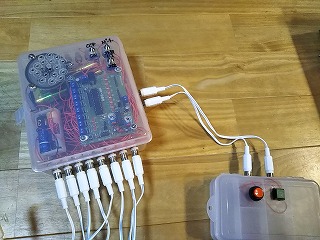

本体には３つのスイッチをつけました。

１つは電源スイッチ。電源は１２Ｖあると安定するらしいので、９Ｖ電池と単３電池２本を直列でつないでいます。

２つ目のスイッチは音の切り替えで、スピーカーと外部出力を切り替えます。

３つ目が前で説明した接続スイッチで、ＯＮにすると１位判定のみ、ＯＦＦにすると３位判定までします。
１位判定しか必要ないクイズ形式の時はＯＮにすればいいです。

赤いボタンと緑のボタンは司会用で１つがリセットボタン、もう１つがＲＡＮＫボタンです。






早押しボタンはこれまで作ったものを使えるようにしました。

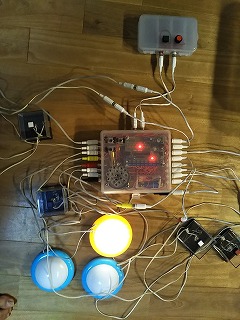

一番早く押したボタンがきちんと光りました。
ＲＡＮＫを押すと１番早く押したボタンは消えて、２番目に早く押したボタンがつきます。
さらにＲＡＮＫを押すと２番早く押したボタンは消えて、３番目に早く押したボタンがつきます。
さらにＲＡＮＫを押すと１番目に戻ります。







大きさの比較です。右側の機械が初代の早押しマシンです。

大きな違いは

初代は１６人まで接続可能。１位判定のみ。
今回作った２代目は８人までだけど３位判定まで可能。ピンポン音の調節が可能。小型化しました。

実際使ってみて９人以上でクイズ企画をしたことは１回しかないので、８人で十分かな、と思います。
何と言っても３番目まで判定してくれるのが魅力！

ということでまさかの２代目製作、いかがでしたでしょうか。初代はよく貸していた学校の先生に差し上げます。
（クラスの企画とかでよく使ってくれました。）




そうそう、ダイソーに行ってみたら・・・

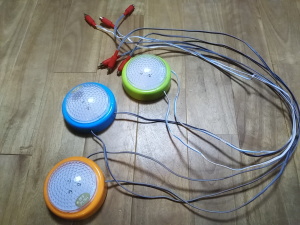

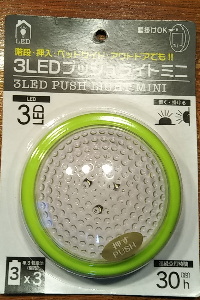

プッシュライトがＬＥＤ版になって販売中でした。ということで１２個購入。

１０章に書いているのと同様に作ったのですが・・・。

１つ失敗！そう、以前のは豆電球だったので、電池の向きが関係なかったのですが、
ＬＥＤはダイオードなので電池の向きが反対だと点きません。
よってリレーボードと外部に出す接続などもプラスマイナスを考えて作らないといけません。
私は８個中５個が逆だったので、接続を反対に直しました。

色が３色なのがちょっと残念だけど、コンパクトでボタンとランプが一体型なので便利ですね。



それではまた何か動きがあれば報告します。
