第２章　ボタンを取り付けよう！





これで一応早押しはできますが、ボタンが基板についていてはやりにくいですね。そこでボタンを買ってきて外部に接続したいと思います。

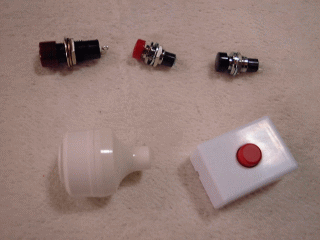

上段のボタンは部品屋さんから購入したものです。結構高く、１つ３００円ぐらいしました。これをプラスチックの四角いボックスなどに穴を開けて固定すればウルトラクイズのような早押しボタンが完成します。ネジはボタンに付属されているのでそれで締めればｏｋです。

下段左はホームセンターで購入したものです。１００円ぐらいで安かったですがちょっと早押しには向かないかも・・・。下段右はミニウルトラハットのボタン部分です。これはそのまま使えます。
あと、１００円ショップでボタンを探してみるのもいいと思います。先日行ってみたときは防犯ブザーの商品に使えそうなボタンがありました。それを分解してボタン部分だけを使う作戦もありますね。

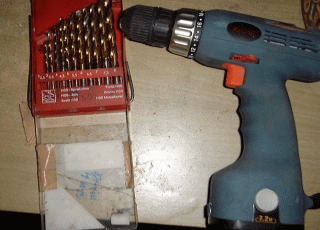

これは１００円ショップから購入した「印鑑・切手入れ」に


充電式ドリルで穴を開け、固定した物です。ちょうどいい大きさ、深さでした。ほかには名刺入れとかもいいかも？なおボタンが３つあるのはこれは司会者用ボタンで赤が正解のチャイム、黒が不正解の「ブー」、茶色がリセットスイッチです。

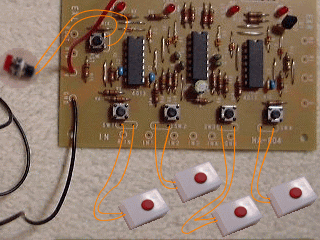

接続は簡単で



このように接続すればｏｋです。リセットボタンも同様に出来ます。これでボタン部分は完成です。



３章に続く
